ISOA BSP
Стандарт: ISO A

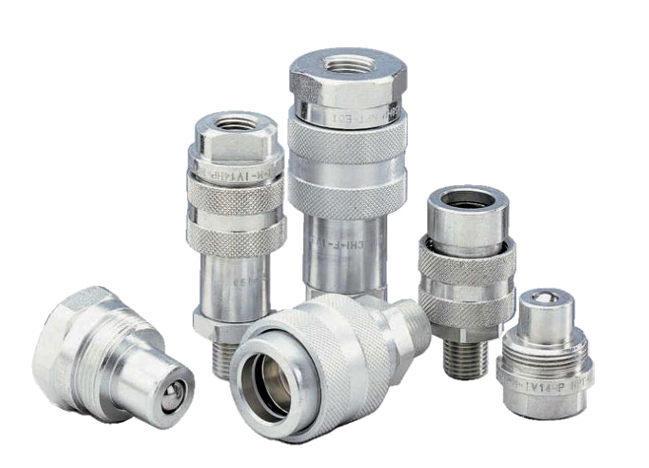

Техническое описание: Быстроразъемные соединения ISO A - это классические БРС с клапанами конической формы (встречаются и сферические клапана).БРС ISO.A одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками. БРС ISO A устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике. Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором.Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания. Преимуществом БРС ISO A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек.
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект ISOA 1/4" BSP | 350 | 1/4" |
| БРС розетка ISOA 1/4" BSP | 350 | 1/4" |
| БРС ниппель ISOA 1/4" BSP | 350 | 1/4" |
| БРС комплект ISOA 3/8" BSP | 300 | 3/8" |
| БРС розетка ISOA 3/8" BSP | 300 | 3/8" |
| БРС ниппель ISOA 3/8" BSP | 300 | 3/8" |
| БРС комплект ISOA 1/2" BSP | 250 | 1/2" |
| БРС розетка ISOA 1/2" BSP | 250 | 1/2" |
| БРС ниппель ISOA 1/2" BSP | 250 | 1/2" |
| БРС комплект ISOA 3/4" BSP | 250 | 3/4" |
| БРС розетка ISOA 3/4" BSP | 250 | 3/4" |
| БРС ниппель ISOA 3/4" BSP | 250 | 3/4" |
| БРС комплект ISOA 1" BSP | 230 | 1" |
| БРС розетка ISOA 1" BSP | 230 | 1" |
| БРС ниппель ISOA 1" BSP | 230 | 1" |
| БРС комплект ISOA 1.1/4" BSP | 230 | 1.1/4" |
| БРС розетка ISOA 1.1/4" BSP | 230 | 1.1/4" |
| БРС ниппель ISOA 1.1/4" BSP | 230 | 1.1/4" |
| БРС комплект ISOA 1.1/2" BSP | 190 | 1.1/2" |
| БРС розетка ISOA 1.1/2" BSP | 190 | 1.1/2" |
| БРС ниппель ISOA 1.1/2" BSP | 190 | 1.1/2" |
| БРС комплект ISOA 2" BSP | 130 | 2" |
| БРС розетка ISOA 2" BSP | 130 | 2" |
| БРС ниппель ISOA 2" BSP | 130 | 2" |
ISOA NPT
Стандарт: ISO A
Техническое описание: Быстроразъемные соединения ISO A - это классические БРС с клапанами конической формы (встречаются и сферические клапана).БРС ISO.A одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками. БРС ISO A устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике. Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором.Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания. Преимуществом БРС ISO A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек.
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект ISOA 1/4" NPT | 350 | 1/4" |
| БРС розетка ISOA 1/4" NPT | 350 | 1/4" |
| БРС ниппель ISOA 1/4" NPT | 350 | 1/4" |
| БРС комплект ISOA 3/8" NPT | 300 | 3/8" |
| БРС розетка ISOA 3/8" NPT | 300 | 3/8" |
| БРС ниппель ISOA 3/8" NPT | 300 | 3/8" |
| БРС комплект ISOA 1/2" NPT | 250 | 1/2" |
| БРС розетка ISOA 1/2" NPT | 250 | 1/2" |
| БРС ниппель ISOA 1/2" NPT | 250 | 1/2" |
| БРС комплект ISOA 3/4" NPT | 250 | 3/4" |
| БРС розетка ISOA 3/4" NPT | 250 | 3/4" |
| БРС ниппель ISOA 3/4" NPT | 250 | 3/4" |
| БРС комплект ISOA 1" NPT | 230 | 1" |
| БРС розетка ISOA 1" NPT | 230 | 1" |
| БРС ниппель ISOA 1" NPT | 230 | 1" |
| БРС комплект ISOA 1.1/4" NPT | 230 | 1.1/4" |
| БРС розетка ISOA 1.1/4" NPT | 230 | 1.1/4" |
| БРС ниппель ISOA 1.1/4" NPT | 230 | 1.1/4" |
| БРС комплект ISOA 1.1/2" NPT | 190 | 1.1/2" |
| БРС розетка ISOA 1.1/2" NPT | 190 | 1.1/2" |
| БРС ниппель ISOA 1.1/2" NPT | 190 | 1.1/2" |
| БРС комплект ISOA 2" NPT | 130 | 2" |
| БРС розетка ISOA 2" NPT | 130 | 2" |
| БРС ниппель ISOA 2" NPT | 130 | 2" |
FIRG BSP
Стандарт: FIRG
Техническое описание: БРС типа FIRG имеет зарекомендовавшую во всем мире конструкцию с клапанами дисковой формы. В закрытом состоянии БРС серии FIRG имеют ровные торцы без выступающих частей и полостей в корпусе. Область применения БРС конструкции FIRG - энергонасыщенные гидравлические системы с большими потоками рабочей жидкости. Например БРС FIRG применяются при подключении гидромолота к гидросистемам экскаваторов и тракторов.Стоит отметить важную особенность конструкции замка БРС со специальной блокировкой полумуфт в замкнутом состоянии, исключающую самопроизвольное размыкание БРС даже при попытке открытия.Разомкнутые полумуфты удобно очищать от загрязнений - нет выступов и полостей, что обуславливает широкое применение БРС FIRG в строительной технике. Конструкция клапанной системы БРС FIRG обеспечивает минимальные потери рабочий среды в циклах замыкания-размыкания.
В данном разделе представлены быстроразъемные соедниения стандарта FIRG с цилиндрической дюймовой трубной резьбой (BSP). Смотрите также БРС FIRG NPT
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект FIRG 1/4" BSP | 315 | 1/4" |
| БРС розетка FIRG 1/4" BSP | 315 | 1/4" |
| БРС ниппель FIRG 1/4" BSP | 315 | 1/4" |
| БРС комплект FIRG 3/8" BSP | 315 | 3/8" |
| БРС розетка FIRG 3/8" BSP | 315 | 3/8" |
| БРС ниппель FIRG 3/8" BSP | 315 | 3/8" |
| БРС комплект FIRG 1/2" BSP | 300 | 1/2" |
| БРС розетка FIRG 1/2" BSP | 300 | 1/2" |
| БРС ниппель FIRG 1/2" BSP | 300 | 1/2" |
| БРС комплект FIRG 3/4" BSP | 300 | 3/4" |
| БРС розетка FIRG 3/4" BSP | 300 | 3/4" |
| БРС ниппель FIRG 3/4" BSP | 300 | 3/4" |
| БРС комплект FIRG 1" BSP | 250 | 1" |
| БРС розетка FIRG 1" BSP | 250 | 1" |
| БРС ниппель FIRG 1" BSP | 250 | 1" |
| БРС комплект FIRG 1.1/4" BSP | 250 | 1.1/4" |
| БРС розетка FIRG 1.1/4" BSP | 250 | 1.1/4" |
| БРС ниппель FIRG 1.1/4" BSP | 250 | 1.1/4" |
| БРС комплект FIRG 1.1/2" BSP | 200 | 1.1/2" |
| БРС розетка FIRG 1.1/2" BSP | 200 | 1.1/2" |
| БРС ниппель FIRG 1.1/2" BSP | 200 | 1.1/2" |
| БРС комплект FIRG 2" BSP | 180 | 2" |
| БРС розетка FIRG 2" BSP | 180 | 2" |
| БРС ниппель FIRG 2" BSP | 180 | 2" |
FIRG NPT
Стандарт: FIRG
Техническое описание: БРС типа FIRG имеет зарекомендовавшую во всем мире конструкцию с клапанами дисковой формы. В закрытом состоянии БРС серии FIRG имеют ровные торцы без выступающих частей и полостей в корпусе. Область применения БРС конструкции FIRG - энергонасыщенные гидравлические системы с большими потоками рабочей жидкости. Например БРС FIRG применяются при подключении гидромолота к гидросистемам экскаваторов и тракторов.Стоит отметить важную особенность конструкции замка БРС со специальной блокировкой полумуфт в замкнутом состоянии, исключающую самопроизвольное размыкание БРС даже при попытке открытия.Разомкнутые полумуфты удобно очищать от загрязнений - нет выступов и полостей, что обуславливает широкое применение БРС FIRG в строительной технике. Конструкция клапанной системы БРС FIRG обеспечивает минимальные потери рабочий среды в циклах замыкания-размыкания.
В данном разделе представлены быстроразъемные соедниения стандарта FIRG с конической дюймовой трубной резьбой (NPT). Смотрите также раздел БРС FIRG BSP
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект FIRG 1/4" NPT | 315 | 1/4" |
| БРС розетка FIRG 1/4" NPT | 315 | 1/4" |
| БРС ниппель FIRG 1/4" NPT | 315 | 1/4" |
| БРС комплект FIRG 3/8" NPT | 315 | 3/8" |
| БРС розетка FIRG 3/8" NPT | 315 | 3/8" |
| БРС ниппель FIRG 3/8" NPT | 315 | 3/8" |
| БРС комплект FIRG 1/2" NPT | 300 | 1/2" |
| БРС розетка FIRG 1/2" NPT | 300 | 1/2" |
| БРС ниппель FIRG 1/2" NPT | 300 | 1/2" |
| БРС комплект FIRG 3/4" NPT | 300 | 3/4" |
| БРС розетка FIRG 3/4" NPT | 300 | 3/4" |
| БРС ниппель FIRG 3/4" NPT | 300 | 3/4" |
| БРС комплект FIRG 1" NPT | 250 | 1" |
| БРС розетка FIRG 1" NPT | 250 | 1" |
| БРС ниппель FIRG 1" NPT | 250 | 1" |
| БРС комплект FIRG 1.1/4" NPT | 250 | 1.1/4" |
| БРС розетка FIRG 1.1/4" NPT | 250 | 1.1/4" |
| БРС ниппель FIRG 1.1/4" NPT | 250 | 1.1/4" |
| БРС комплект FIRG 1.1/2" NPT | 200 | 1.1/2" |
| БРС розетка FIRG 1.1/2" NPT | 200 | 1.1/2" |
| БРС ниппель FIRG 1.1/2" NPT | 200 | 1.1/2" |
| БРС комплект FIRG 2" NPT | 180 | 2" |
| БРС розетка FIRG 2" NPT | 180 | 2" |
| БРС ниппель FIRG 2" NPT | 180 | 2" |
HPA
Стандарт: HPA
Техническое описание: БРС этой конструкции широко используются в системах мобильного гидравлического инструмента российского производства. БРС HPA являются прототипом для изготавливаемых в России гидравлических разъемов для мобильного гидроинструмента. Замыкание полумуфт обеспечивается резьбовым соединением, что обеспечивает работоспособность при высоких давлениях, допускает импульсные гидравлические нагрузки и гидравлические удары. При размыкании допускается наличие остаточного давления в гидросистеме.
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект HPA 1/4" NPT | 700 | 1/4" |
| БРС розетка HPA 1/4" NPT | 700 | 1/4" |
| БРС ниппель HPA 1/4" NPT | 700 | 1/4" |
| БРС заглушка розетки HPA 1/4" | 700 | 1/4" |
| БРС заглушка ниппеля HPA 1/4" | 700 | 1/4" |
| БРС комплект HPA 3/8" NPT | 700 | 3/8" |
| БРС розетка HPA 3/8" NPT | 700 | 3/8" |
| БРС ниппель HPA 3/8" NPT | 700 | 3/8" |
| БРС заглушка розетки HPA 3/8" | 700 | 3/8" |
| БРС заглушка ниппеля HPA 3/8" | 700 | 3/8" |
Буровые БРС
Техническое описание: Быстроразборное соединение (БРС) предназначено для быстрой сборки и разборки трубопроводов, соединения манифольдов (система для запуска и работы скважин) и для замены гидравлических рабочих органов без потери рабочей жидкости. Также БРС используют совместно с коленом шарнирным на временных трубопроводах высокого давления для изменения направления трубопровода в ходе его монтажа и демонтажа, поскольку конструкция БРС позволяет быстро смонтировать трубопроводную систему либо разобрать ее для дальнейших нужд.
| Наименование | НРД (bar) | Размер резьбы A |
|---|---|---|
| БРС комплект буровой BSPT 2" | 350 | 2" |
| БРС комплект буровой NKT 2" | 350 | M60x2.5 |
| БРС комплект буровой NPSM 2" | 350 | 2" |
| БРС комплект буровой 4" NKT | 350 | 4" |
| БРС комплект буровой NPSM 4" | 350 | 4" |
Болт Banjo BSP
Техническое описание: Болт с трубной дюймовой резьбой для фитингов Banjo
| Наименование | Размер под ключ Н, мм | Диаметр резьбы болта, витков на дюйм |
|---|---|---|
| Болт Banjo 1" | 41 | 1" – 11 |
| Болт Banjo 3/4" | 32 | 3/4" – 14 |
| Болт Banjo 5/8" | 30 | 5/8" – 14 |
| Болт Banjo 1/2" | 27 | 1/2" – 14 |
| Болт Banjo 3/8" | 22 | 3/8" – 19 |
| Болт Banjo 1/4" | 17 | 1/4" – 19 |
Болт Banjo Метрический
Техническое описание: Болт с метрической резьбой для фитингов Banjo
| Наименование | Размер под ключ Н, мм | Диаметр резьбы болта |
|---|---|---|
| Болт Banjo M27x1.5 | 32 | M27x1.5 |
| Болт Banjo M26x1.5 | 32 | M26x1.5 |
| Болт Banjo M24x1.5 | 30 | M24x1.5 |
| Болт Banjo M22x1.5 | 27 | M22x1.5 |
| Болт Banjo M18x1.5 | 24 | M18x1.5 |
| Болт Banjo M16x1.5 | 22 | M16x1.5 |
| Болт Banjo M14x1.5 | 19 | M14x1.5 |
| Болт Banjo M12x1.5 | 17 | M12x1.5 |
Зажим фланца 3000psi
Техническое описание: Разрезной зажим фланца лёгкой серии.
| Наименование | Диаметр фланца, inch | Диаметр фланца, мм |
|---|---|---|
| Зажим фланца разрезной 3" 3000psi | 3" | 101.6 |
| Зажим фланца разрезной 2.1/2" 3000psi | 2.1/2" | 84.3 |
| Зажим фланца разрезной 2" 3000psi | 2" | 71.6 |
| Зажим фланца разрезной 1.1/2" 3000psi | 1.1/2" | 60.5 |
| Зажим фланца разрезной 1.1/4" 3000psi | 1.1/4" | 51.0 |
| Зажим фланца разрезной 1" 3000psi | 1" | 44.6 |
| Зажим фланца разрезной 3/4" 3000psi | 3/4" | 38.0 |
| Зажим фланца разрезной 1/2" 3000psi | 1/2" | 30.3 |
Зажим фланца 6000psi
Техническое описание: Разрезной зажим фланца тяжёлой серии.
| Наименование | Диаметр фланца, inch | Диаметр фланца, мм |
|---|---|---|
| Зажим фланца разрезной 2" 6000psi | 2" | 79.8 |
| Зажим фланца разрезной 1.1/2" 6000psi | 1.1/2" | 63.7 |
| Зажим фланца разрезной 1.1/4" 6000psi | 1.1/4" | 54.2 |
| Зажим фланца разрезной 1" 6000psi | 1" | 47.7 |
| Зажим фланца разрезной 3/4" 6000psi | 3/4" | 41.5 |
| Зажим фланца разрезной 1/2" 6000psi | 1/2" | 31.8 |
