Фитинги BANJO

Фитинги стандарта BANJO Metric — кольцевые ниппели под полые метрические болты.

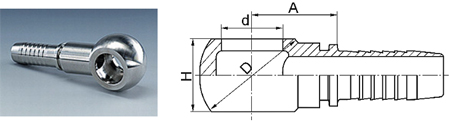

Фитинги стандарта BANJO Metric

Фитинги стандарта BANJO Metric
Внутренний диаметр РВД, ДуРезьба болтаРазмер отверстия под болт, d, ммНаименование для заказа
ммдюйм
6 1/4" M10x1 10 Фитинг Banjo M10x1 Dy 6
6 1/4" M12x1,5 12 Фитинг Banjo M12x1,5 Dy 6
6 1/4" M14x1,5 14 Фитинг Banjo M14x1,5 Dy 6
6 1/4" M16x1,5 16 Фитинг Banjo M16x1,5 Dy 6
6 1/4" M18x1,5 18 Фитинг Banjo M18x1,5 Dy 6
8 5/16" M12x1,5 12 Фитинг Banjo M12x1,5 Dy 8
8 5/16" M14x1,5 14 Фитинг Banjo M14x1,5 Dy 8
8 5/16" M16x1,5 16 Фитинг Banjo M16x1,5 Dy 8
8 5/16" M18x1,5 18 Фитинг Banjo M18x1,5 Dy 8
10 3/8" M14x1,5 14 Фитинг Banjo M14x1,5 Dy 10
10 3/8" M16x1,5 16 Фитинг Banjo M16x1,5 Dy 10
10 3/8" M18x1,5 18 Фитинг Banjo M18x1,5 Dy 10
10 3/8" M20x1,5 20 Фитинг Banjo M20x1,5 Dy 10
10 3/8" M22x1,5 22 Фитинг Banjo M22x1,5 Dy 10
12 1/2" M18x1,5 18 Фитинг Banjo M18x1,5 Dy 12
12 1/2" M20x1,5 20 Фитинг Banjo M20x1,5 Dy 12
12 1/2" M22x1,5 22 Фитинг Banjo M22x1,5 Dy 12
16 5/8" M22x1,5 22 Фитинг Banjo M22x1,5 Dy 16
16 5/8" M26x1,5 26 Фитинг Banjo M26x1,5 Dy 16
20 3/4" M26x1,5 26 Фитинг Banjo M26x1,5 Dy 20

Метрические болты под Фитинги BANJO Metric

Метрические болты под Фитинги BANJO Metric
Резьба EДлина болта AРазмер ключа S1Наименование для заказа
M10x1 19 14 Болт Banjo M10x1
M12x1,5 24 17 Болт Banjo M12x1,5
M14x1,5 26 19 Болт Banjo M14x1,5
M16x1,5 28 22 Болт Banjo M16x1,5
M18x1,5 32 24 Болт Banjo M18x1,5
M20x1,5 36 27 Болт Banjo M20x1,5
M22x1,5 38 27 Болт Banjo M22x1,5
M26x1,5 45 32 Болт Banjo M26x1,5

Фитинги стандарта BANJO BSP — кольцевые ниппели под полые метрические болты.

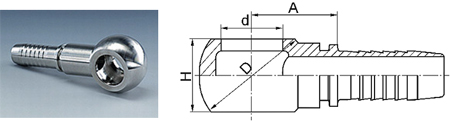

Фитинги стандарта BANJO BSP

Фитинги стандарта BANJO BSP
Внутренний диаметр РВД, ДуРезьба болтаРазмер отверстия под болт, d, ммНаименование для заказа
ммдюйм
6 1/4" 1/4"-19 13,2 Фитинг Banjo BSP 1/4" Dy 6
6 1/4" 3/8"-19 16,7 Фитинг Banjo BSP 3/8" Dy 6
8 5/16" 1/4"-19 13,2 Фитинг Banjo BSP 1/4" Dy 8
8 5/16" 3/8"-19 16,7 Фитинг Banjo BSP 3/8" Dy 8
8 5/16" 1/2"-14 20,9 Фитинг Banjo BSP 1/2" Dy 8
10 3/8" 1/4"-19 13,2 Фитинг Banjo BSP 1/4" Dy 10
10 3/8" 3/8"-19 16,7 Фитинг Banjo BSP 3/8" Dy 10
10 3/8" 1/2"-14 20,9 Фитинг Banjo BSP 1/2" Dy 10
12 1/2" 3/8"-19 16,7 Фитинг Banjo BSP 3/8" Dy 12
12 1/2" 1/2"-14 20,9 Фитинг Banjo BSP 1/2" Dy 12
16 5/8" 1/2"-14 20,9 Фитинг Banjo BSP 1/2" Dy 16

Дюймовые болты под Фитинги BANJO BSP

Дюймовые болты под Фитинги BANJO BSP
Резьба EДлина болта AРазмер ключа S1Наименование для заказа
1/4"-19 28,5 19 Болт Banjo BSP 1/4"
3/8"-19 38,5 22 Болт Banjo BSP 3/8"
1/2"-14 44 27 Болт Banjo BSP 1/2"
